第2回は、ワイヤーの半田付け作業のファーストステップです。
この記事でご紹介しているシャーシは『MAシャーシ』なので、ミニ四駆のスイッチがLEDのON/OFFスイッチとして流用可能なので、それをご紹介します。
-

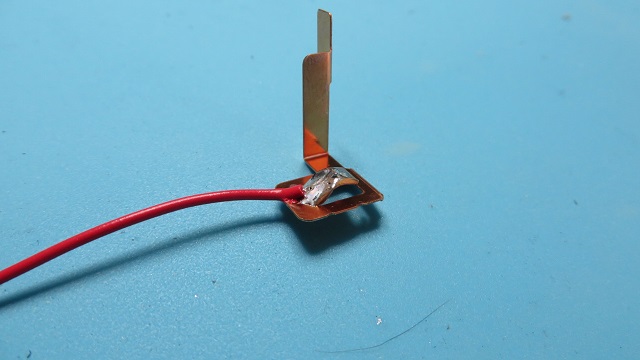

MAシャーシ加工2-1
ミニ四駆の電極にワイヤーを半田付けします。
電極を半田ごてで十分に暖めてから予備半田を乗せます。(十分に暖めないと半田が乗りません)
ワイヤーにも予備半田をしてから、半田付けをすると容易に半田付けできます。 -

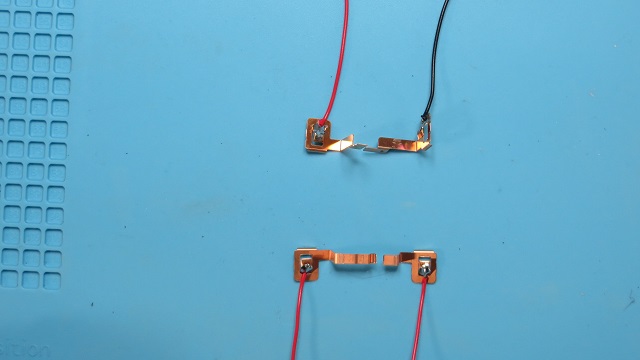

MAシャーシ加工2-2
MAシャーシの場合、ミニ四駆のスイッチがLEDのON/OFFスイッチに転用できますので四つの電極にワイヤーを取り付けます。
-

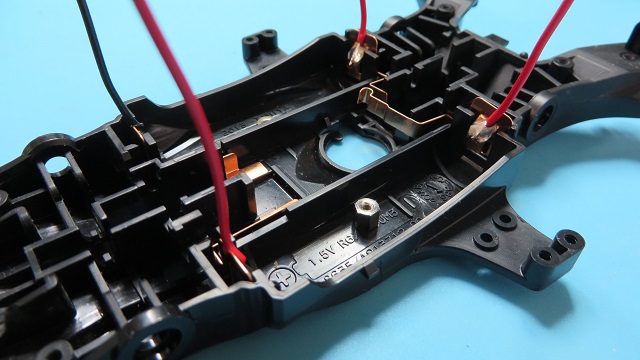

MAシャーシ加工2-3
ワイヤーの半田付けする方向は、しゃーしに組み込んだときにワイヤーが上側を向くように半田付けをします。
